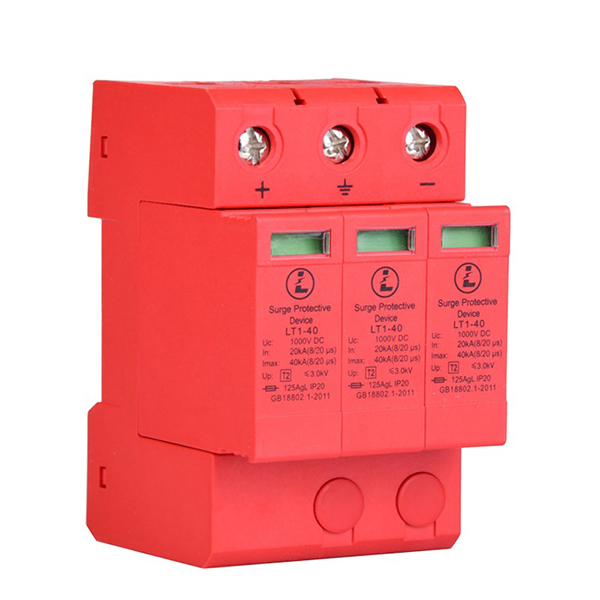

ဆိုလာ 1500v DC Spd လျှပ်စီးကြောင်း အကာအကွယ်ကို အဓိကအားဖြင့် အလင်းဗို့အား ဖြန့်ဖြူးရေးစနစ်ကို အဓိကအသုံးပြုပြီး မိုးကြိုးလျှပ်စီးကြောင်း ကာကွယ်ရေး သို့မဟုတ် အခြားသော လျှပ်စီးဗို့အားပိုလျှံမှုဆိုင်ရာ အလင်းအား ဖြန့်ဖြူးရေးစနစ်ကို အဓိကအသုံးပြုသည်။
မြင့်မားသောဗို့အား dc ပါဝါထောက်ပံ့မှု အပူလွန်ကဲခြင်းအတွက် တည်ဆောက်ထားသော နေရောင်ခြည်စွမ်းအင်သုံး 1500v DC Spd သည် photovoltaic (pv) power system အတွက် grade C ကို ပေးစွမ်းနိုင်ပါသည်။ 35 mm DIN ရထားလမ်း တပ်ဆင်အသုံးပြုထားသော ထုတ်ကုန်များ၊ မော်ဂျူးကို လွတ်လပ်စွာ ပြောင်းလဲနိုင်ပြီး တပ်ဆင်ရန်နှင့် ထိန်းသိမ်းရလွယ်ကူသည် အဝေးမှ ဆက်သွယ်ရေး အချက်ပေး မျက်နှာပြင် (ခြောက်သွေ့သော အဆက်အသွယ်) ပါရှိသော၊ အဝေးထိန်း စောင့်ကြည့်မှုကို လွယ်ကူချောမွေ့စေရန် ရေလှိုင်း အကာအကွယ် ပါရှိသည်။
Nominal PV စနစ် ဗို့အား | 500V/600V | 1000V | 1500V | |
MCOV [UCPV] | 630Vdc/700v | 1170Vdc | 1200Vdc | |
Max System Discharge Current (8/20 µs) [lmax] | 40kA | 40kA | 30kA | |
ဗို့အားကာကွယ်ရေးအဆင့် [UP] | ≤2.5kV | ≤4.0kV | ≤4.5kV | |
5kA [UP] တွင် ဗို့အားကာကွယ်ရေးအဆင့် | ≤2.0kV | ≤3.5kV | ≤4.0kV | |
ပေါင်းစပ်ထားသော Fuse Breaking Capacity/Interrupting Rating | 30kV/1000Vdc | 30kV/1000Vdc | 30kV/1200Vdc | |
နည်းပညာ | Short-Circuit Interruption (SCI) Overcurrent Protection | |||
လည်ပတ်အပူချိန် အပိုင်းအခြား [TU] | 40 မှ +80'ƒ | |||
Nominal Discharge Current (8/20 µs) [(DC+/DC−)> PE] [In] | 12.5kA | |||
တုံ့ပြန်ချိန် [tA] | <25ns | |||
လည်ပတ်မှုအခြေအနေ/အမှားအယွင်း ညွှန်ပြချက် | အစိမ်း(ကောင်း)/အနီရောင်(အစားထိုး) | |||
စပယ်ယာအဆင့်သတ်မှတ်ချက်များနှင့် အပိုင်းခွဲဧရိယာ- | အနိမ့်ဆုံး | 60/70℃ 1.5 mm²/14AWG အစိုင်အခဲ/ပြောင်းလွယ်ပြင်လွယ် | ||
အများဆုံး | 60/70℃ 35mm²/2AWG သောင်တင်ထားသော/25mm²/4AWG ပြောင်းလွယ်ပြင်လွယ် | |||
တပ်ဆင်ခြင်း။ | EN 60715 အတွက် 35mm DIN ရထားလမ်း | |||
အရံပစ္စည်း | UL 94V0 သာမိုပလတ်စတစ် | |||
ကာကွယ်ရေးဘွဲ့ | IP20 | |||
စွမ်းဆောင်ရည် | 3 Modules, DIN 43880 | |||
စံချိန်စံညွှန်းအချက်အလက်- | IEC 6164311 Type 2၊IEC 616431 Class II | |||
ထုတ်ကုန်အာမခံ | ငါးနှစ်** |
အဝေးမှ ဆက်သွယ်ရန် အချက်ပြခြင်း။
အဝေးထိန်း အဆက်အသွယ် အချက်ပြခြင်း အမျိုးအစား | ပြောင်းလဲခြင်း ဆက်သွယ်ရန် |
AC Switching Capacity (Volts/Amps) | 250V/0.1A |
DC Switching Capacity (Volts/Amps) | 250V/0.1A; 125V0.2A; 75V/0.5A |
Remote Contact Signal Terminals အတွက် စပယ်ယာအဆင့်သတ်မှတ်ချက်များနှင့် အပိုင်းဖြတ်ပိုင်းဧရိယာ | 60/75℃ Msx. 1.5mm²/14AWG အစိုင်အခဲ/ပြောင်းလွယ်ပြင်လွယ် |
မှာယူခြင်းဆိုင်ရာ အချက်အလက် | အထက်ဖော်ပြပါ ကတ်တလောက်နံပါတ်များမှ မှာယူပါ။ |
