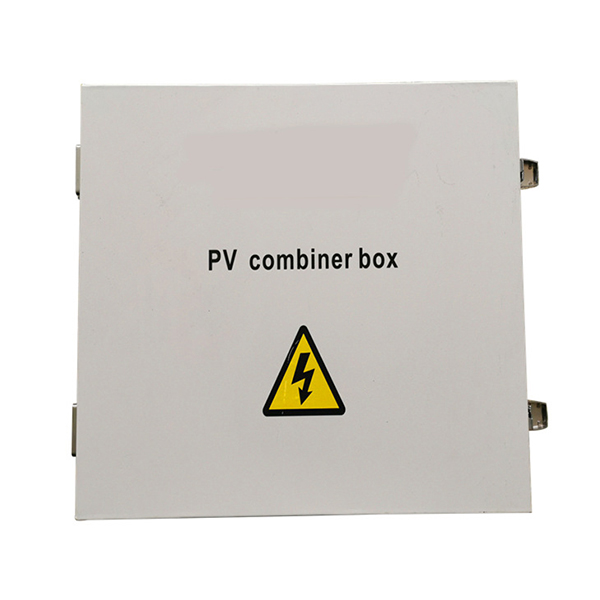

PV Array String DC Combiner Box ဖြစ်သည့် တန်ပြန်တိုက်ခိုက်မှုကို ကာကွယ်ခြင်း၊ overcurrent protection၊ overvoltage protection နှင့် lightning ကဲ့သို့သော အလုံးစုံကာကွယ်မှုဖြင့်။
PV Array String DC Combiner Box ကို PV module နှင့် inverter သို့မဟုတ် controller အကြား ချိတ်ဆက်ထားသော ဝါယာကြိုးများကို လျှော့ချရန်၊ ပြုပြင်ထိန်းသိမ်းမှု လွယ်ကူစေရန်၊ ဆုံးရှုံးမှုကို လျှော့ချရန်နှင့် ထုတ်ကုန်ဘေးကင်းရေးနှင့် ယုံကြည်စိတ်ချရမှု တိုးတက်စေရန်အတွက် အသုံးပြုပါသည်။ ကျွန်ုပ်တို့မှထုတ်လုပ်သော PV ပေါင်းစပ်သေတ္တာတွင် အထက်ဖော်ပြပါလုပ်ဆောင်ချက်များပါရှိပြီး သုံးစွဲသူများအား PV ဓာတ်အားထုတ်လုပ်သည့်စနစ်များအတွက် ပြီးပြည့်စုံသောဖြေရှင်းချက်တစ်ခုပေးပါသည်။
1) မတူညီသော ချိတ်ဆက်မှုတွင် လိုက်လျောညီထွေရှိသော အပလီကေးရှင်းအတွက် သီးခြားလွတ်လပ်သော PV အခင်းအကျင်း ထည့်သွင်းမှုနှင့် အထွက်အုပ်စုနှစ်စု
အစီအစဥ်များ
2) Multiple PV input arrays တစ်ခုစီတွင် အမြင့်ဆုံး 10A ရှိသည်။
3) PV input array တစ်ခုစီ၏ တန်ပြန်တိုက်ခိုက်မှုကို ကာကွယ်ရန်အတွက် ပေးထားသည့် မြင့်မားသောဗို့အား fuse တစ်ခု၊
4) PV module အတွက် အထူးဗို့အားမြင့်လျှပ်စီးကြောင်းကာကွယ်ရေးကိရိယာ၊
5) PV module ၏ output control အတွက် အထူးဗို့အားမြင့် circuit breaker တစ်ခု။
6) ပြင်ပတပ်ဆင်မှုလိုအပ်ချက်ကိုဖြည့်ဆည်းရန်အတွက် IP65 ၏ကာကွယ်မှုအတိုင်းအတာတစ်ခု။
| မော်ဒယ် | နည်းလမ်း ၄ ခု | 6 နည်းလမ်း | ၈ နည်းလမ်း | နည်းလမ်း ၁၀ |
| ဒေတာထည့်သွင်းပါ။ | ||||
| PV input arrays အရေအတွက် | 4 | 6 | 8 | 10 |
| PV input array တစ်ခုစီ၏ အမြင့်ဆုံး လက်ရှိရေစီးကြောင်း | 10A | |||
| PV input array တစ်ခုစီအတွက် Puse | 10A | |||
| PV input array တစ်ခုစီ၏ ဝါယာနံပါတ် | PG7,4mm² | |||
| ဒေတာထုတ်ပေးခြင်း။ | ||||
| အထွက်ချန်နယ် အရေအတွက် | 1 | 2 | ||
| အများဆုံးထွက်ရှိလက်ရှိ | 40A | အားလုံးတွင် 60A (30A အထွက်ချန်နယ်) | အားလုံးတွင် 80A (40A အထွက်ချန်နယ်) | အားလုံးတွင် 100A (50A အထွက်ချန်နယ်) |
| အထွက်ချန်နယ်တစ်ခုစီ၏ ဝိုင်ယာနံပါတ် | အထွက်ချန်နယ်တစ်ခုစီအတွက် PG16,8mm2 | အထွက်ချန်နယ်တစ်ခုစီအတွက် PG16,10mm2 | အထွက်ချန်နယ်တစ်ခုစီအတွက် PG16,10mm2 | အထွက်ချန်နယ်တစ်ခုစီအတွက် PG16,12mm2 |
| အများဆုံးအထွက်ဗို့အား | 800VDC | |||
| DC အထွက် circuit breaker | ရနိုင်သည်။ | |||
| အခြားအချက်အလက် | ||||
| အကာအကွယ် | IP65 | |||
| အပူချိန် | -30'~+60'ƒ | |||
| ရည်ညွှန်းအလေးချိန်(အသားတင်/စုစုပေါင်းအလေးချိန်) | ၅.၃/၉.၃ | ၈.၄/၁၂.၉ | ၉.၅/၁၄.၃ | ၁၀.၈/၁၅.၆ |
| ပစ္စည်းအတိုင်းအတာ D*W*H (mm) | 340*300*140 | ၃၆၀*၃၄၀*၁၄၅ | ၄၀၀*၄၂၀*၁၄၅ | |
| ထုပ်ပိုးမှုအတိုင်းအတာ D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| အအေးခံနည်း | သဘာဝအအေး | |||
| ရေလှိုင်းကာကွယ်ရေး | ရနိုင်သည်။ | |||
| မြေစိုက်ကြိုးနံပါတ် | ≥6mm2 | |||
